Использование защитных пленочных материалов в светопрозрачных конструкциях.
Защита от терактов и диверсионных взрывов.

Установленная защитная пленка превращает стекло в взрывобезопасное. Взрывобезопасное стекло устойчиво к воздействию Воздушной Ударной Волны, выдерживает взрыв определенного количества взрывчатого вещества и минимизирует образование осколков стекла.

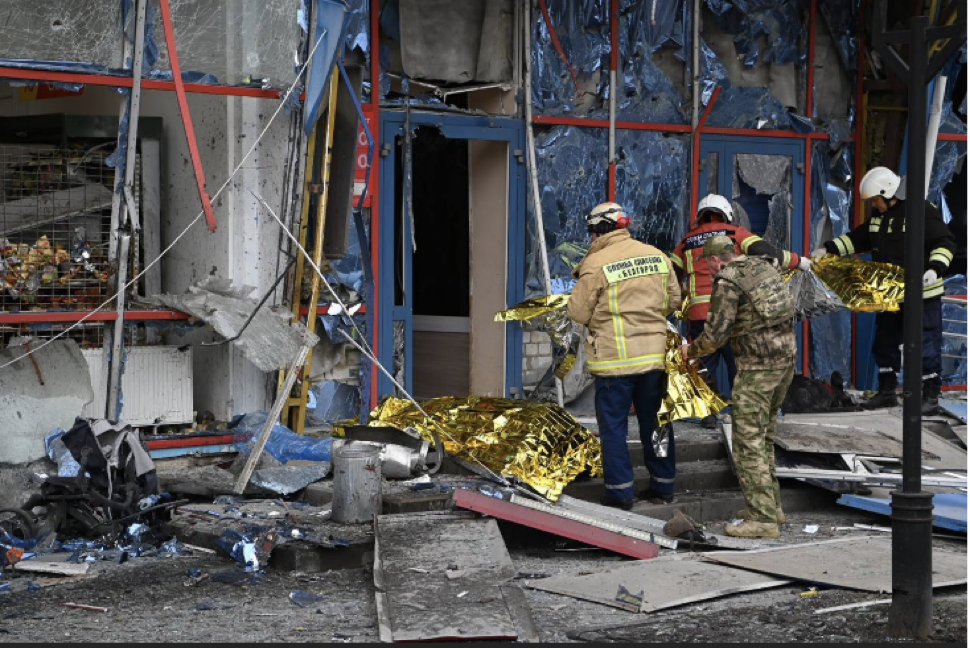

В настоящий момент реальность, к сожалению, такова: на территории страны ежедневно происходят террористические и диверсионные взрывы, погибает много мирных жителей. Недавно произошел теракт в Белгороде: 125мм снаряд взорвался перед торговым центром, окна которого были расположены под отрицательным углом. От взрывной волны они были разрушены, а люди, находящиеся перед ТЦ получили смертельные ранения, в том числе и от осколков стекла. Становиться ясно, что усилия государства и правоохранительных органов должны быть направлены не только на расследование уже совершенных преступлений, но и в первую очередь на их предупреждение.
Важнейшим элементом в обеспечении безопасности должна быть разработка мобилизационных мероприятий, на случай угрозы террористического взрыва, которая должна проводиться совместно с правоохранительными органами, МЧС и службами безопасности организаций. В Российской Федерации, в Трудовом Кодексе, предусмотрены мероприятия направленные на обеспечение безопасности труда при реализации профессиональных рисков. Законодательно не закреплены мероприятия направленные на сохранение жизни и здоровья людей при возможных террористических и диверсионных взрывах.

ТК РФ предусмотрено Статья 209.1. Основные принципы обеспечения безопасности труда.

Основными принципами обеспечения безопасности труда являются:

предупреждение и профилактика опасностей;
минимизация повреждения здоровья работников.

Принцип минимизации повреждения здоровья работников означает, что работодателем должны быть предусмотрены меры, обеспечивающие постоянную готовность к локализации (минимизации) и ликвидации последствий реализации профессиональных рисков.

Ст. 255 ТК РФ. Финансирование мероприятий по улучшению условий и охраны труда работодателями (за исключением государственных унитарных предприятий и федеральных учреждений) осуществляется в размере не менее 0,2 процента суммы затрат на производство продукции (работ, услуг). Такие мероприятия давно существуют в недружественных странах «Правила обеспечения здоровья и безопасности на работе», и обязательно планируются на предприятиях. Они требуют использование укрытий от взрывов, применение противоосколочной пленки на стеклах.

Всем известно, что противодействовать ударам различным предметам могут закаленные стекла, триплексы, полиплексы и армированные стекла. Совершенно иначе обстоит дело при воздействии на стекло различного вида Воздушной Ударной Волны (далее ВУВ). "Безопасное закаленные стекло" превращается в боевую шрапнель или картечь, обычные и армированные стекла разрушаются с образованием смертельно опасных острых осколков, триплексы и полиплексы образуют тыльные и фронтальные откольные осколки с сектором разлёта разбитого стекла 90⁰.

В зданиях, даже при небольших взрывных нагрузках, разрушаются прежде всего светопрозрачные конструкции. Стекло представляет собой хрупкий материал, который разрушается когда напряжение в нем достигает предела упругости. Критическое избыточное давление ВУВ, а также последующая за ней волна разряжения, воздействует на стеклопакет и стекло разрушаясь на осколки, ранит людей как в помещении, так и на улице. Поэтому для минимальной защиты необходимо укрепление стеклопакета пленкой по классу защиты SB2(D).

ООО СОЛАРТЕК совместно с Институтом Министерства Обороны провели испытания различных стекол и стеклопакетов, с установленными на них пленочными материалами, испытания проводились на полигоне Торфяновка. В феврале 2024 года были проведены повторные испытания, учитывая опыт СВО на основании которых были внесены некоторые коррективы.

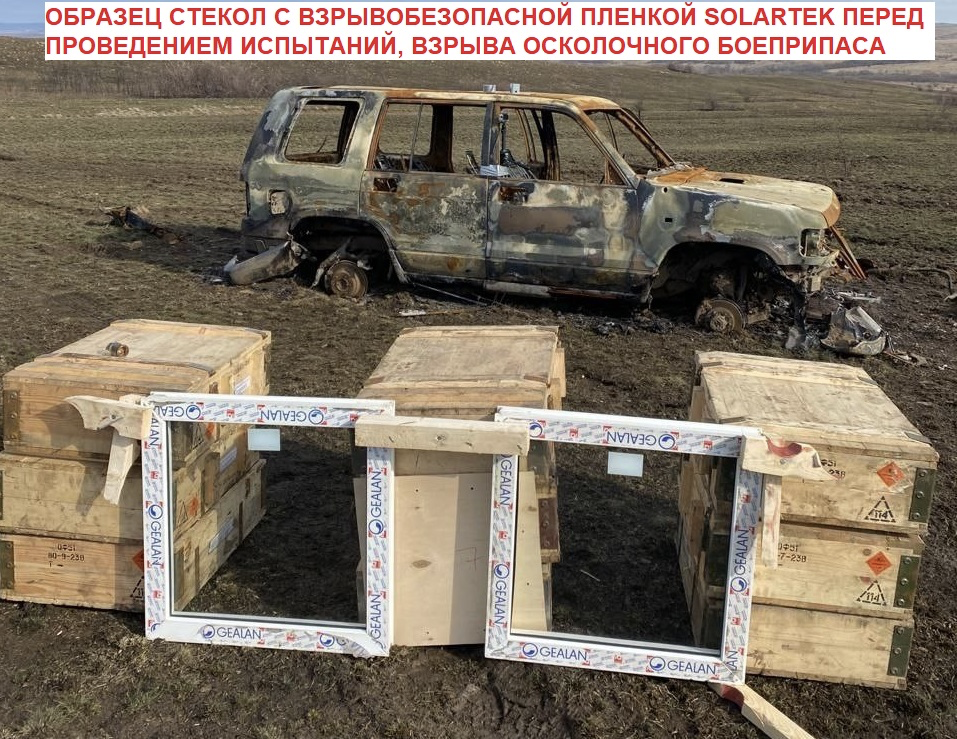

При проведении испытаний была смоделирована недавняя Белгородская ситуация. С помощью саперов Вооруженных Сил РФ на полигоне в ЛНР провели серии взрывов различных осколочных боеприпасов и тротила (в том числе с применением беспилотных аппаратов), чтобы определить их воздействие на разные комбинации взрывобезопасных пленок на стеклах 4мм, 6мм и безопасным закаленным стеклом. Сценарий соответствовал тактике обстрела городов, применяемой укронационалистами против объектов РФ с массовым пребыванием населения.

Результаты последних испытаний

Наиболее опасным оказалось возникновение потока множественных осколков при воздействии Ударной Волны на закаленное стекло. Если бы не было установленной взрывобезопасной пленки толщиной 200 мкм производства SOLARTEK, по классу защиты SB2(D), в результате избыточного давления ВУВ 10 тыс./м² осколков превратились бы в картечь и поразили находящихся в помещении людей. А волной разряжения поразила бы прохожих людей со стороны улицы. Пленка установленная на тыльной стороне стекла удержала 100% осколков. Пленка, установленная на тыльной стороне стекла на двух образцах удержала 100% осколков стекол.

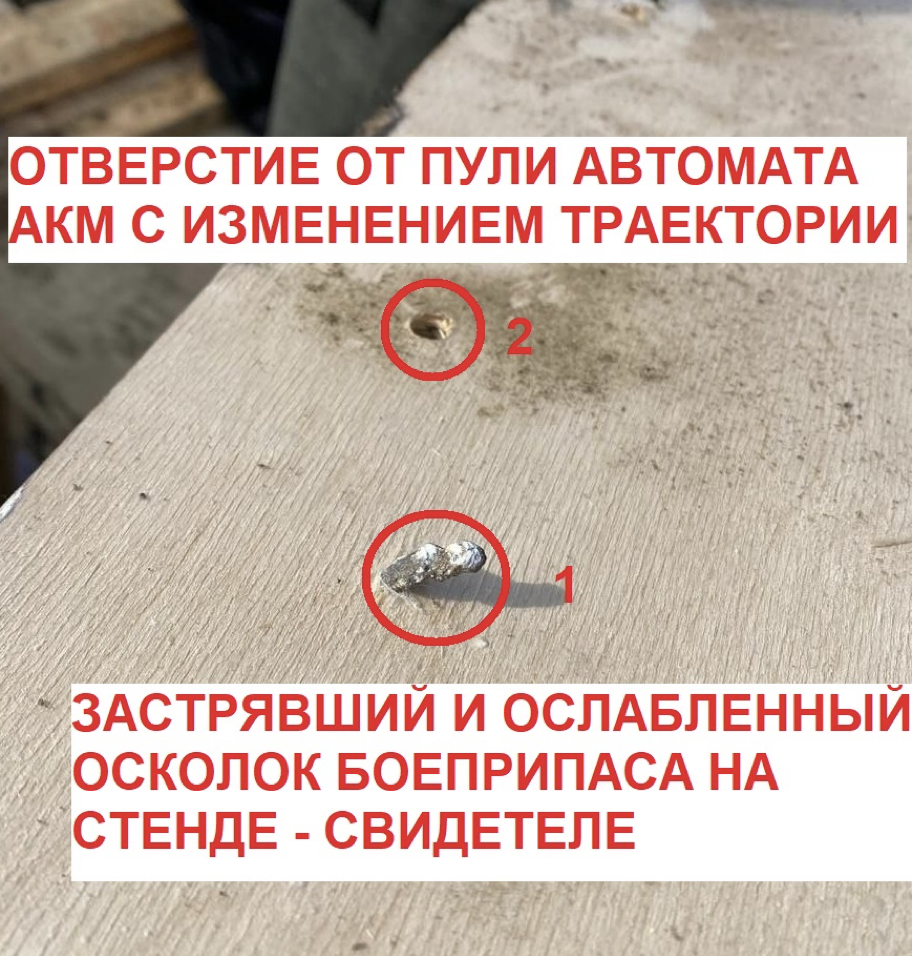

Вы видите, что на правом образце осколок боеприпаса в нижнем левом углу пробил стекло с пленкой, а меньшего размера (в верхнем правом углу) был остановлен пленкой. При осмотре стенда-свидетеля, расположенного за стеклом, выяснилось, что при ударе о закаленное стекло осколок деформируется, уменьшает скорость и изменяет свою траекторию.

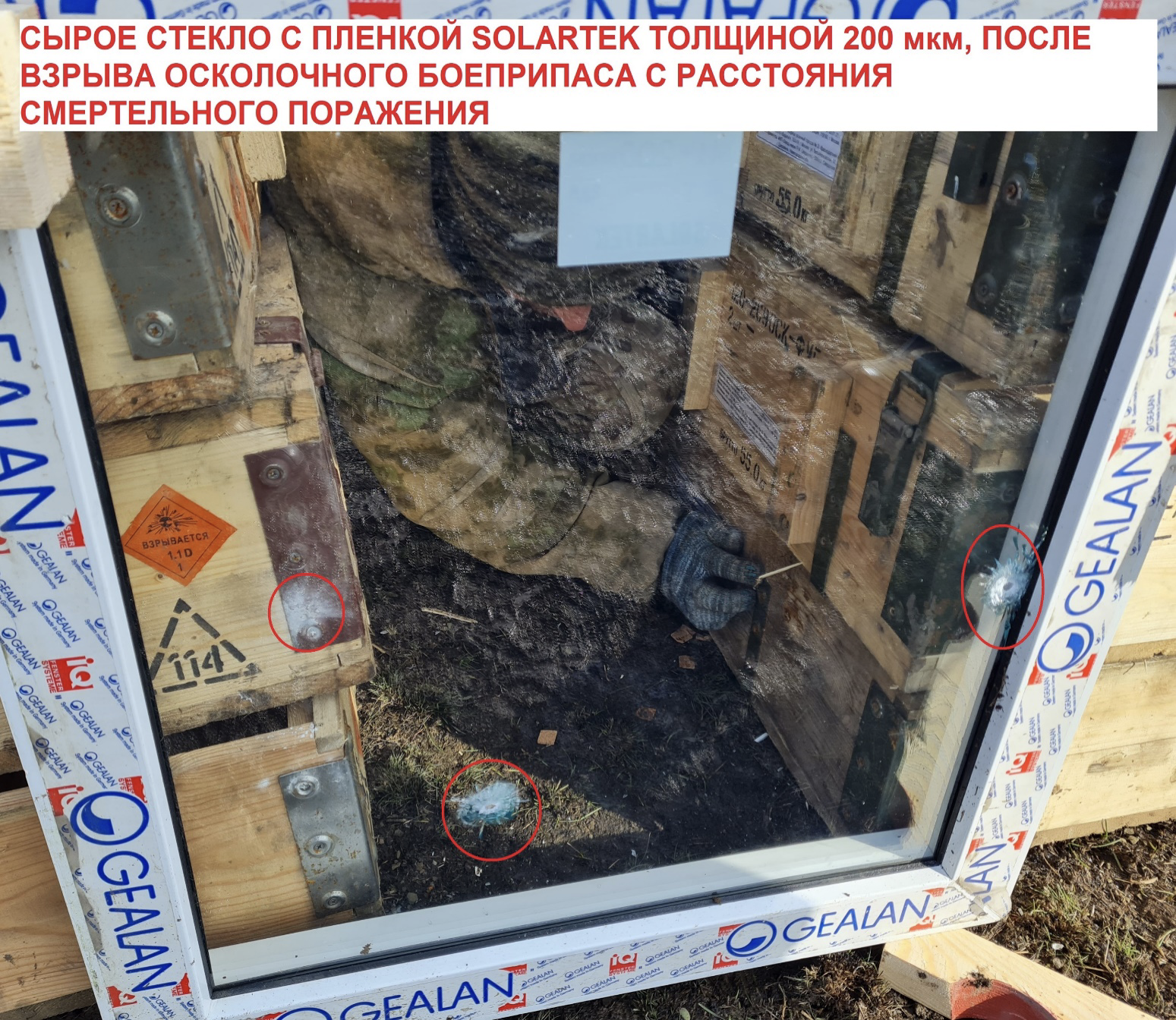

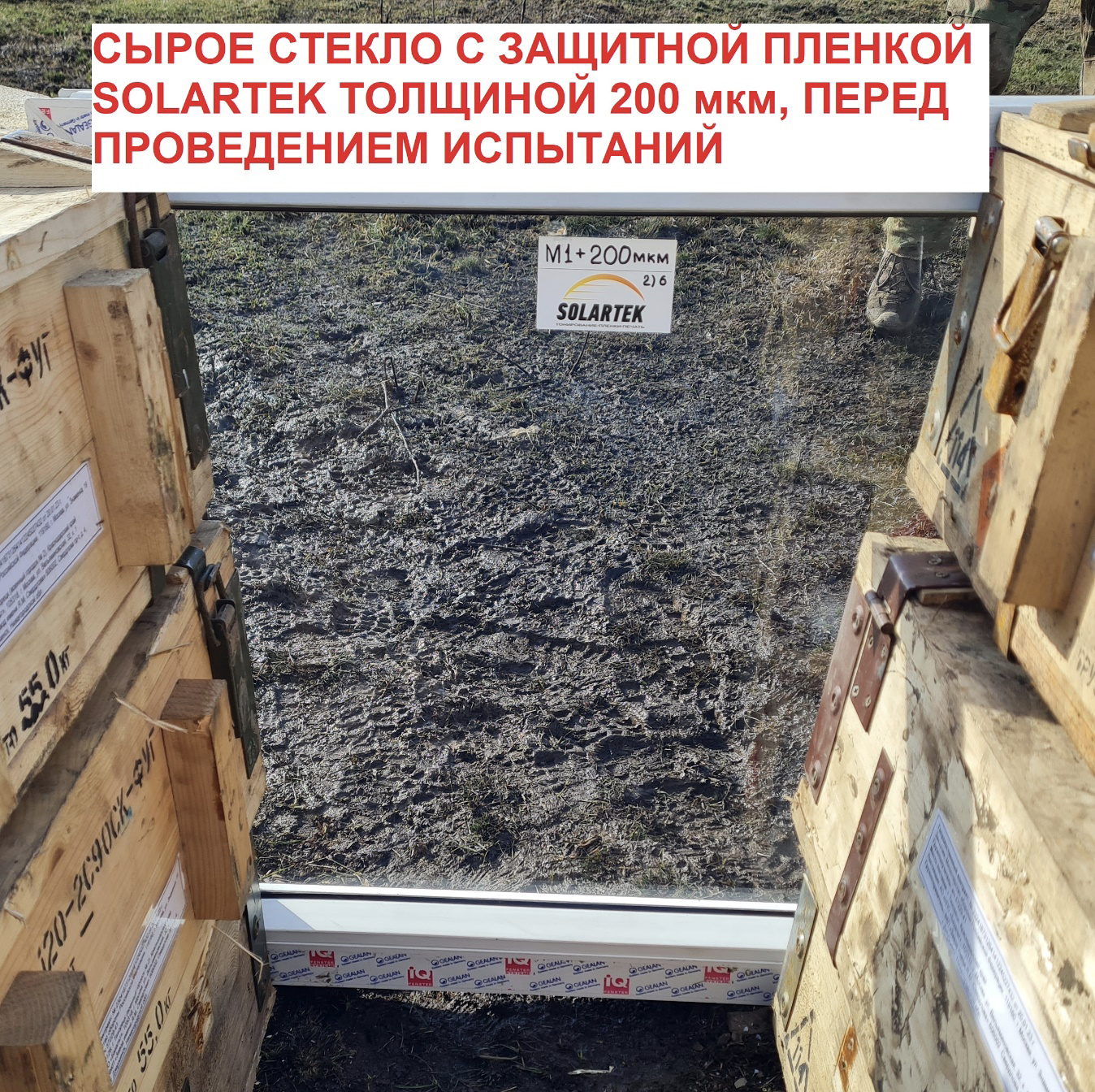

На незакаленном сыром стекле (левый образец), с установленной взрывобезопасной пленкой SOLARTEK 200 мкм результат разрушения стекла несколько другой. Осколков стекла значительно меньше. Благодаря установленной взрывобезопасной пленке два осколка из трех не пробивают стекло, а третий осколок уменьшает скорость и изменяет свою траекторию.

Если бы пленки на стекле не было, давлением ВУВ разрушенное стекло превратилось бы в крупные осколки, которые поразили людей как внутри помещения, так и на прилегающей территории.

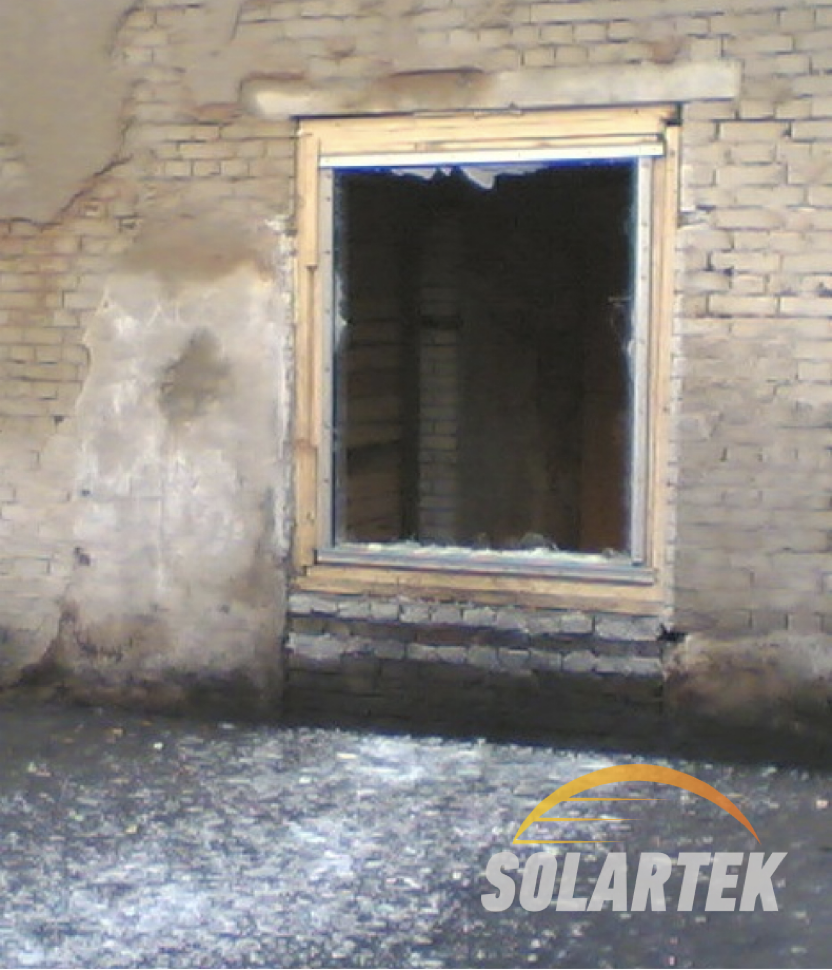

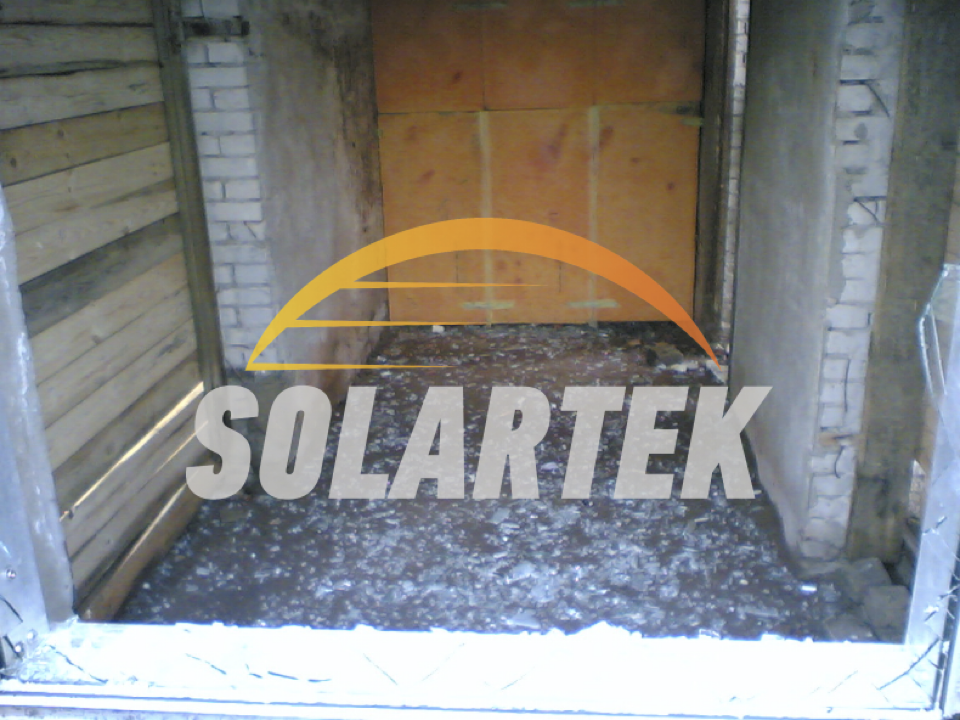

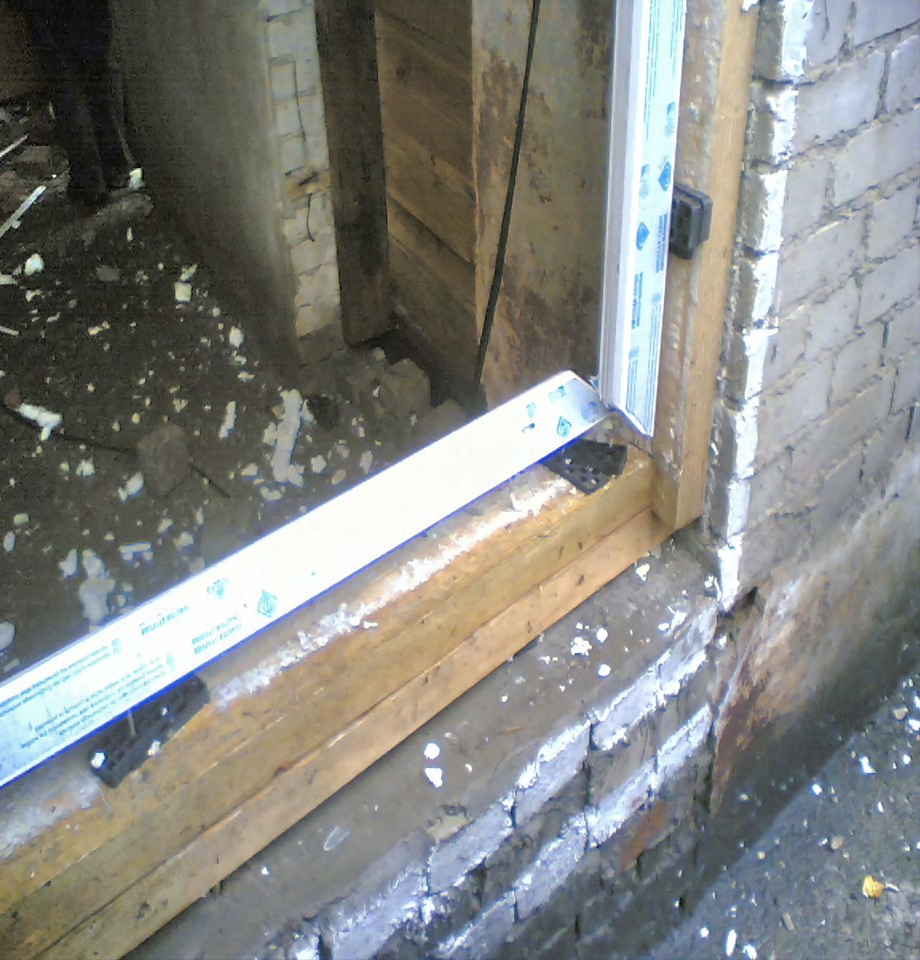

Пример, фото испытаний на полигоне Торфяновка, разрушенный образец стеклопакета без пленки это доказал.

Пример, фото испытаний в ЛНР.

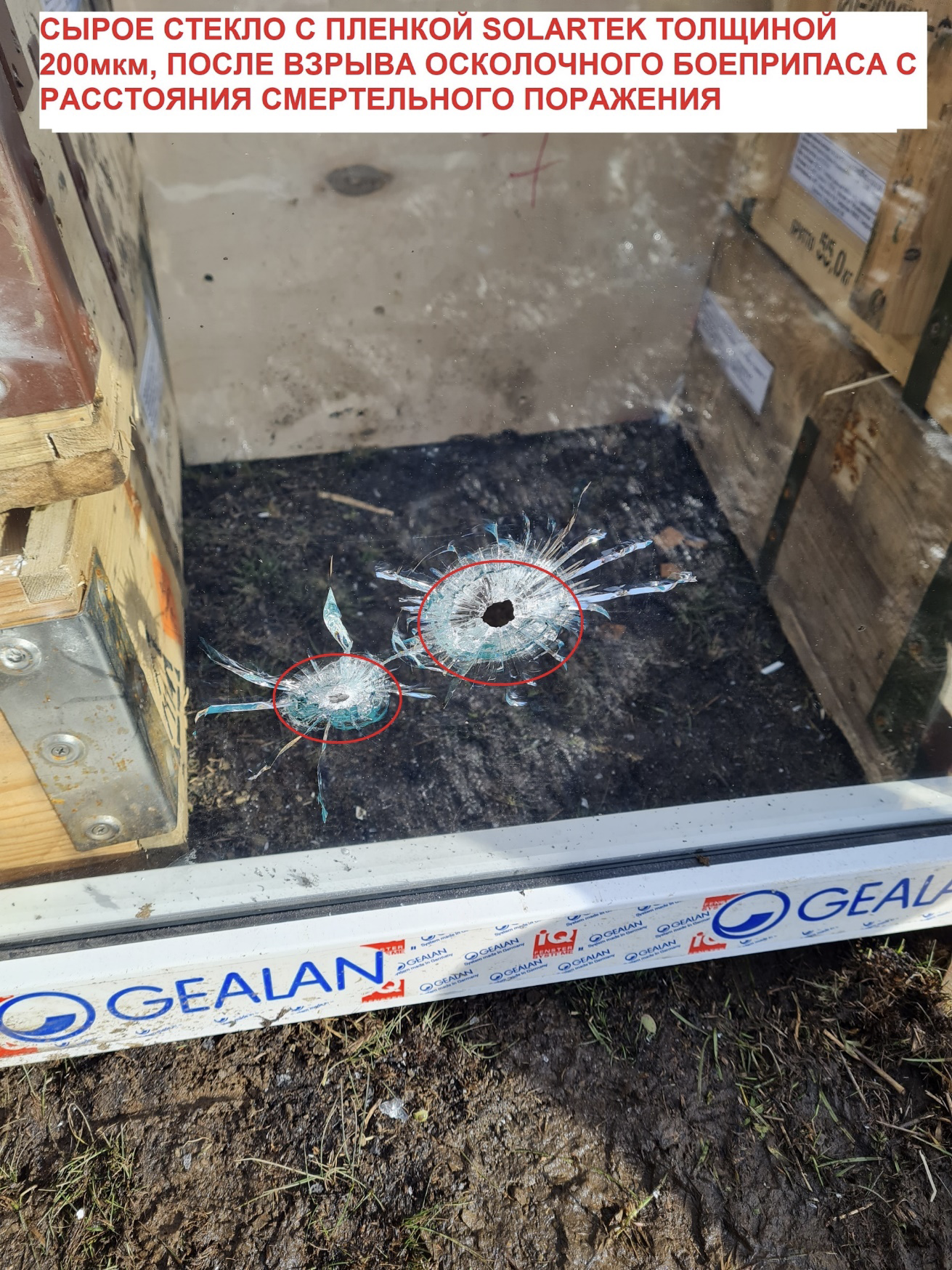

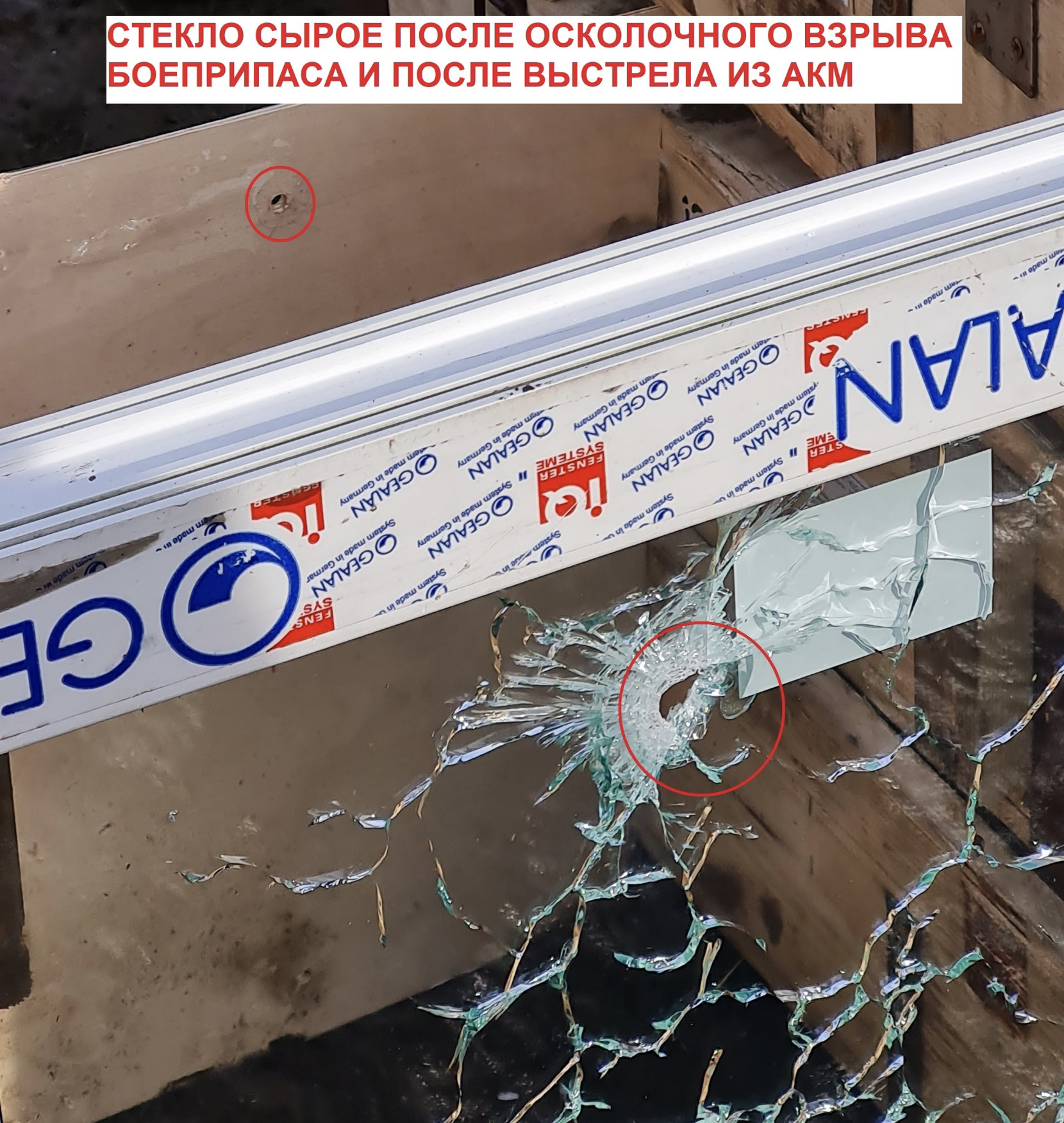

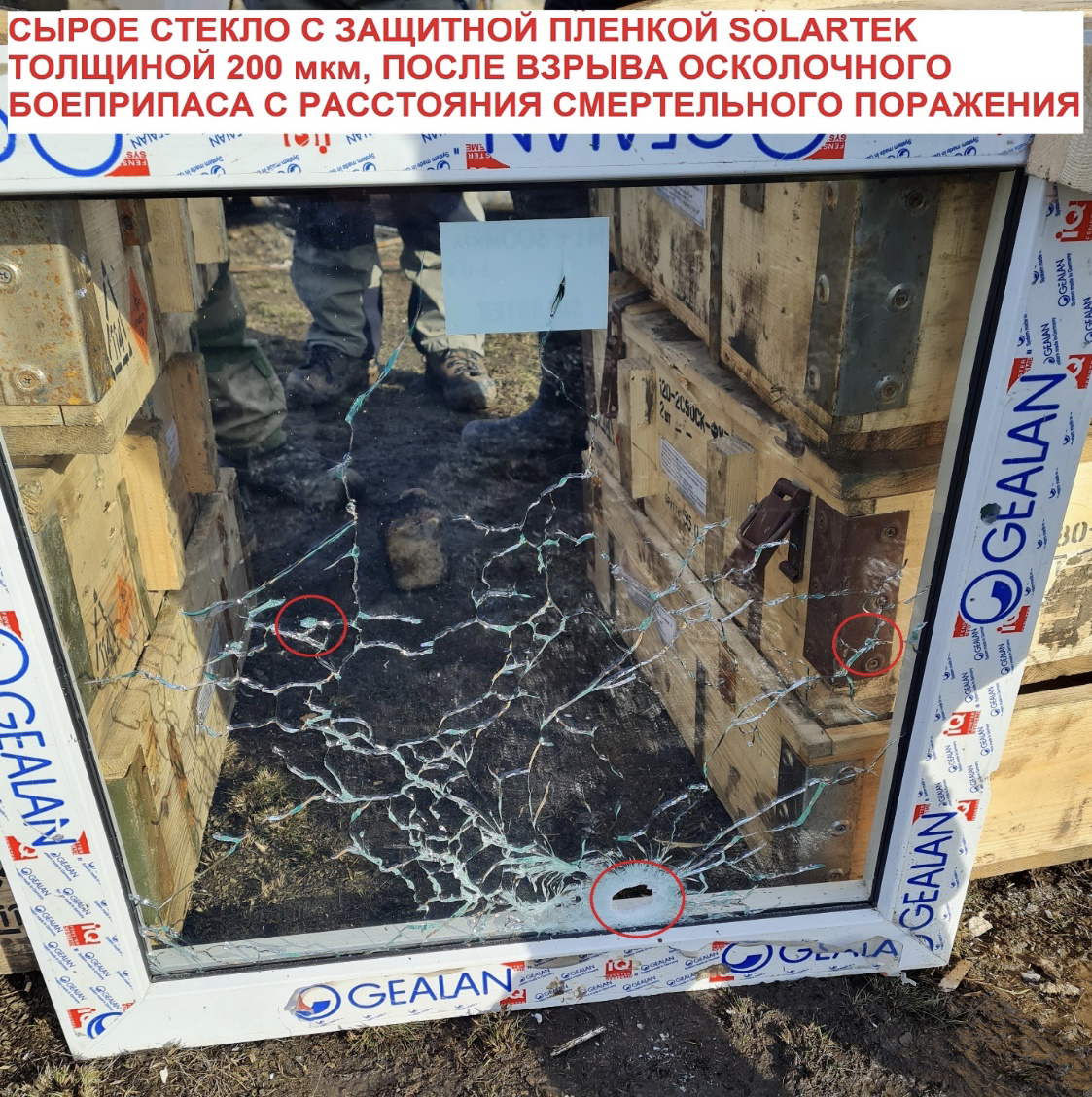

На следующем испытании с осколочным боеприпасом. На незакаленном сыром стекле с установленной взрывобезопасной пленкой SOLARTEK 200 мкм, результат совершенно другой.

Стекло не разрушилось, в результате установленной взрывобезопасной пленки, но осколки боеприпаса пробили стекло. Если бы взрывобезопасной пленки на стекле не было, давлением ВУВ разрушенное стекло превратилось в шрапнельные осколки и поразили людей как внутри помещения, так и на прилегающей территории.

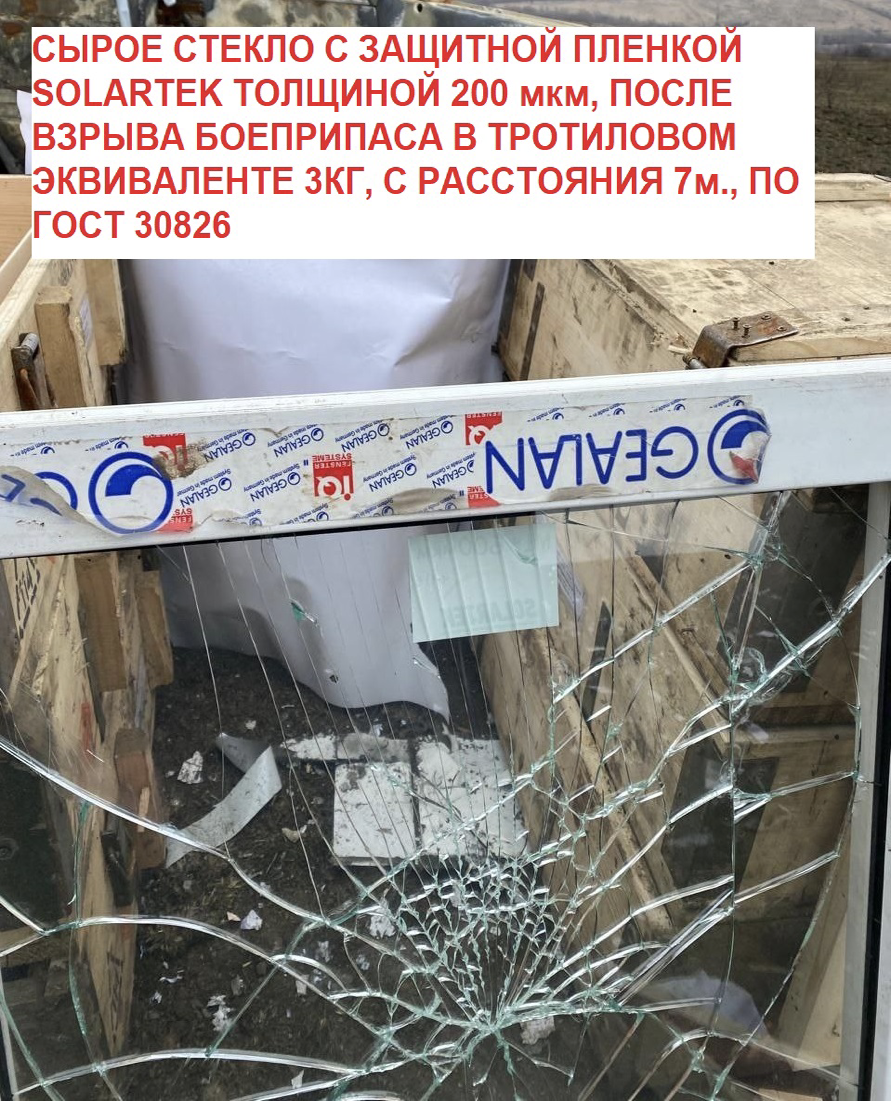

Последние испытания по ГОСТу 30826 подтвердили способность пленки толщиной SOLARTEK 200 мкм по классу SB2(D) выдерживать воздействие ВУВ при взрыве боеприпаса в тротиловом эквиваленте 3кг. Стекло разрушается, но 100% осколков удерживается на поверхности пленки. На правой фотографии левый образец - стекло с пленкой 600 мкм даже не треснуло после воздействия ВУВ 3кг. тротила.

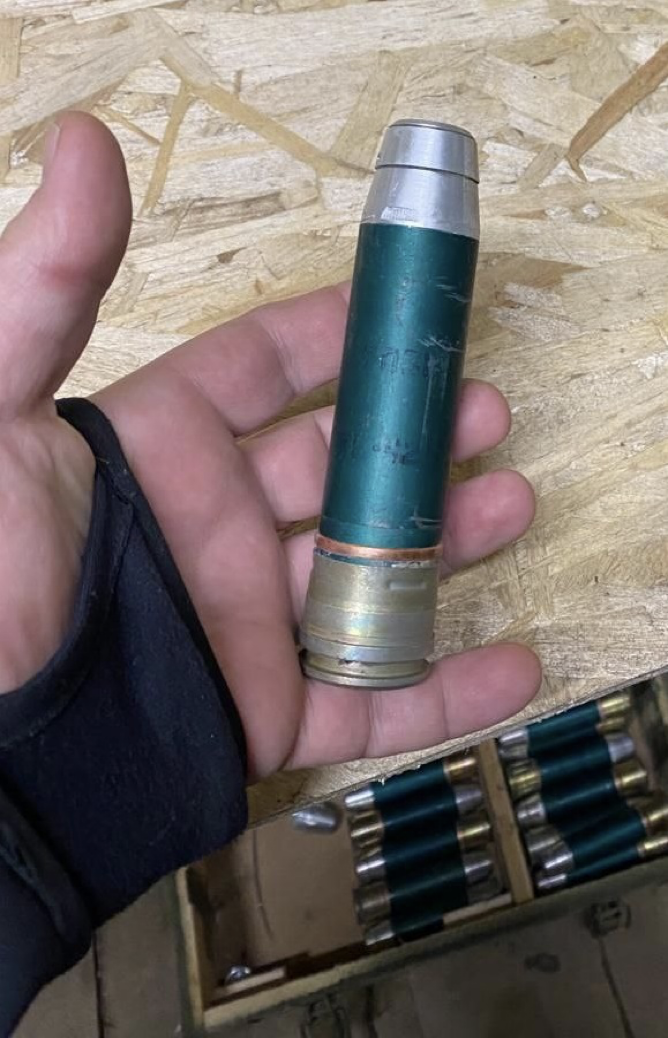

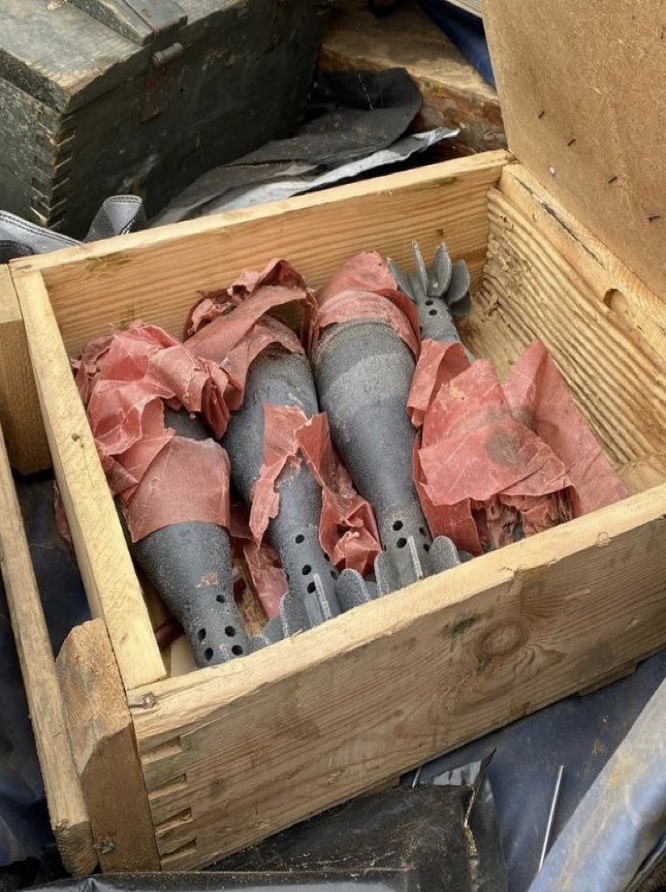

Представляем фотографии боеприпасов используемых на взрывных испытаниях.

Важный пример из предыдущих испытаний по классу SB2(D). Взрыв 2кг боеприпаса тротила, на расстоянии 5м от стеклопакета, с установленной пленкой SOLARTEK толщиной 200 мкм.

На левом образце взрывобезопасная пленка была установлена на первом стекле внутри стеклопакета. После взрыва, пленка удержала все 100% осколков разрушенного стекла на первом стекле, но второе стекло разрушилось из-за удара первого стекла о второе, после воздействия избыточного давления Воздушной Ударной Волны (ВУВ).

На правом образце другая картина. Взрывобезопасная пленка была установлена на стекло со стороны помещения. После воздействия ВУВ первое стекло разрушилось на мелкие осколки вылетевших на прилегающую территорию. Второе стекло с установленной взрывобезопасной пленкой, удержало на своей поверхности 100% осколков стекла.

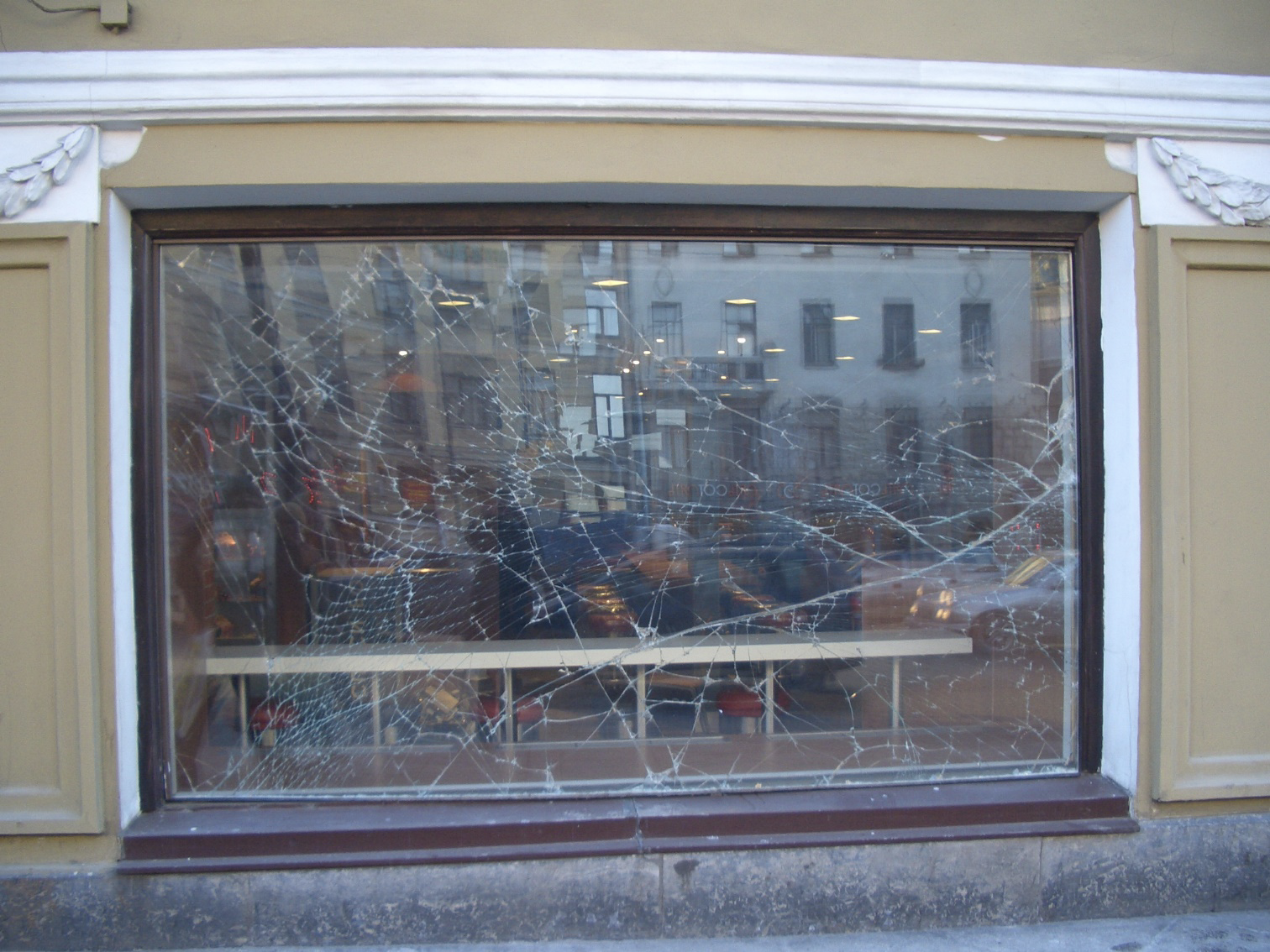

Одним из примеров того, что взрывобезопасная пленка защищает от осколков стекла, может служить теракт, который произошел в Санкт-Петербурге в 2011 г, в помещении Макдональдса. Во время взрыва защитная пленка SOLARTEK 200 мкм установленная на стеклах со стороны помещения спасла находящихся в помещении людей от осколков разрушенного стекла. На фотографии ниже Вы видите:
- первое стекло без пленки со стороны улицы было разрушено,
- второе стекло с установленной пленкой, выдержало ударную волну задержав на своей поверхности все осколки стекла!

На фотографиях ниже Вы видите, насколько серьезным разрушениям подверглись стекла в Макдональдсе, но взрывобезопасная пленка SOLARTEK 200 мкм установленная по классу защиты SB2(D) спасла людей в помещении от смертельно опасных осколков стекла.
